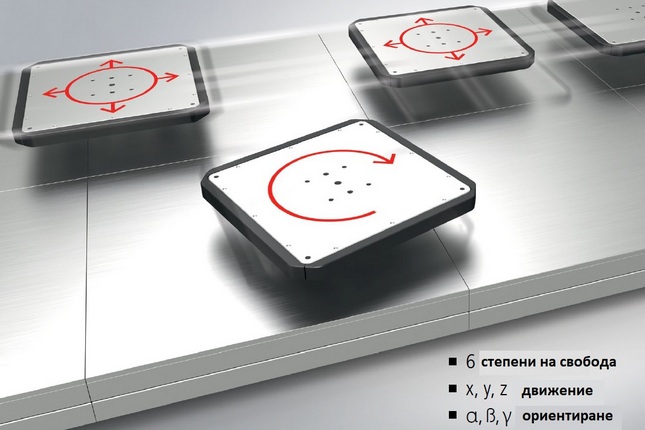

Кастива: Система с левитиращи задвижващи механизми с шест степени на свобода XPlanar на Beckhoff

In Romanian   In Serbian

Компанията Beckhoff разкрива нови възможности при проектирането на машини с новата си транспортираща система XPlanar. „Това е възможно, благодарение на планарните задвижващи механизми, които левитират свободно над произволно разположените носещи плочи, осигурявайки изключително гъвкаво, прецизно и високодинамично позициониране. За машиностроителите това означава максимална гъвкавост и опростено проектиране на машини и инсталации”, съобщиха за Инженер.bg от фирма Кастива, официален представител на компанията за България.

Системата XPlanar съчетава в себе си индивидуално разположение на плочите с възможност за позициониране по няколко оси на левитиращите над тях планарни задвижващи механизми. Задвижванията се преместват плавно и безконтактно в две направления със скорост до 4 m/s, ускорение 2 G и повторяемост на позиционирането 50 µm по две координати – при това безшумно и без износване.

Мащабируемата системата от планарни задвижвания може значително да опрости разработката на машини и устройства. Благодарение на максималната гъвкавост при позициониране и високата динамика на задвижващите механизми, се гарантира съществено опростяване на разпределянето на потока продукти в зависимост от индивидуалните потребности.

“Това премахва необходимостта от използваните за целта преди роботизирани системи и други не толкова гъвкави механични устройства. Освен това, безконтактното преместване на задвижващите механизми не предизвиква износване, отделяне на вредни емисии и замърсявания”, поясниха от фирма Кастива.

Висока гъвкавост и универсалност

Основни елементи на системата XPlanar са носещите плочи с размери 240x240 mm, които могат да бъдат разположени в произволна последователност в зависимост от предпочитанията и конкретната задача. Те са снабдени с всички необходими електронни устройства и поддържат индустриалния комуникационен протокол EtherCAT-G. Благодарение на интегрираните постоянни електромагнити, над плочите левитират произволен брой планарни задвижващи механизми. При това задвижванията могат да се използват не само в хоризонтално, но и във вертикално и даже в обърнато положение.

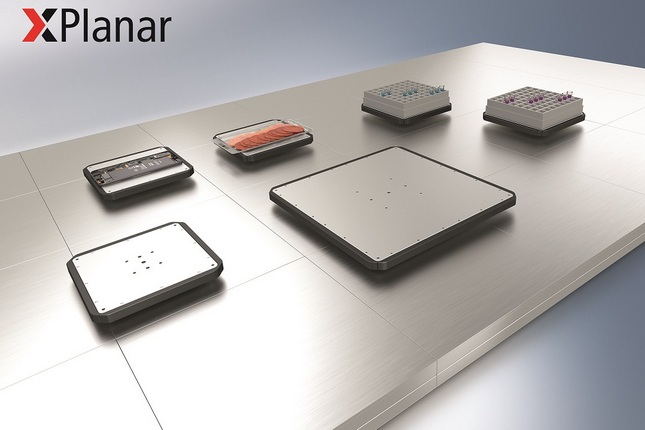

Потребителите могат да избират от четири различни типа задвижващи механизми:

• Малък задвижващ механизъм с размери 95 x 95 mm с товароносимост до 0.4 kg;

• Стандартен задвижващ механизъм с размери 155 x 155 mm с товароносимост до 1.5 kg;

• Дълъг задвижващ механизъм с размери 155 x 275 mm с товароносимост до 3.0 kg;

• Голям задвижващ механизъм с размери 275 x 275 mm с товароносимост до 6.0 kg.

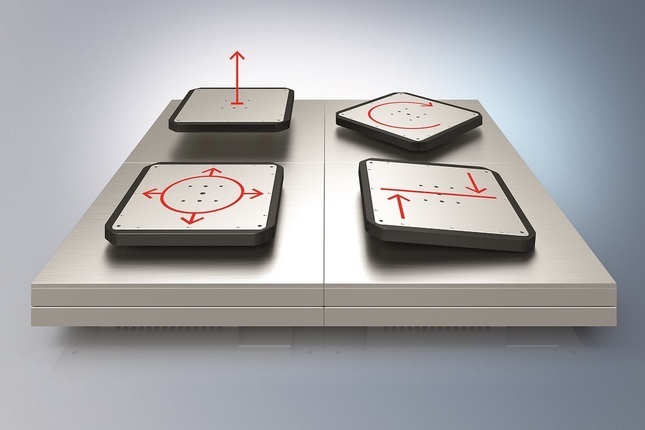

Двуизмерното позициониране на задвижващите механизми по осите X/Y се допълва от следните функции за преместване:

• Повдигане и спускане на разстояние до 5 mm, включително опционална функция за претегляне;

• Наклоняване под ъгъл до 5° за транспортиране и работа с течности;

• Завъртане на ъгъл до ±15° или при използване на специални плочи на ъгъл до 360°.

„Друга отличителна характеристика на XPlanar е предотвратяване на сблъсък и синхронизирано движение на няколко задвижващи механизма с автоматична оптимизация на траекторията, която се осигурява от софтуера за автоматизация TwinCAT. Например, при групиране на няколко задвижващи механизма може да се увеличи максималният товар”, допълниха специалистите от фирма Кастива.

Универсално приложение на системата

Транспортиращата система с висока степен на гъвкавост XPlanar може да бъде използвана в най-различни области на машиностроенето, като част от системите за автоматизация на процеси по опаковане, монтаж, сортиране и окомплектоване. „Произволният избор на повърхнини – стъкло за лесно почистване, неръждаема стомана за хигиенни приложения или полимери – дава възможност за покриване на изискванията за задвижващи механизми в стерилни помещения във фармацевтичната и хранително-вкусовата промишленост, както и във вакуумна среда”, заявиха в заключение от фирма Кастива.
